微型顶管机

微型顶管机

螺旋(微型)顶管机适用于小管径Φ300、Φ400、Φ500、Φ600污水管道、雨污分流管道及热力管道的套管等、钢性和半钢性管道的铺设,该设备体积小,可在直径2500mm的圆形工作井内施工。

全国热线
13776823379

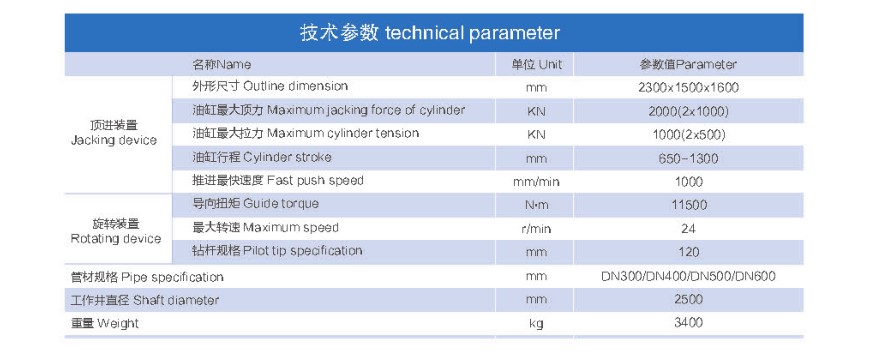

产品型号PRODUCT MODEL

产品详情PRODUCT DETAIL

      螺旋(微型)顶管机的施工方法为三次工法。

      三次工法分为三次施工,第一次施工为先将导向钻头和导向钻杆推进贯通,第二次施工则以先导管作为导体,连接变径管及220过渡管进行扩径,扩径完成后将螺旋管推进220过渡管内;第三次施工则用微顶机扩孔并将管道顶进。

1、第一次施工,导向钻头为斜面钻头,钻头内部有标靶,利用工作井内激光经纬仪观测标靶,从而控制导向钻头的切面方向。推进过程中,由于地层反作用力与切面法线方向相反,因此导向钻头推进方向没有偏差时,导向钻头必须不停地转动,使作用在切面上的地层阻力各方向抵消,保持直线推进。但是,当导向钻头推进方向有偏差时,则调整切面方向至适当方位时,则停止转动导向钻头,使导向钻头向计划轴线方向偏移。当导向钻头基本调整到位时,则立即开始转动导向钻头保持既定方向推进,将导向钻头推进至接收井完成第一次施工。

2、第二次施工,在导杆上装上变径管,把推垫装在机头上,把螺旋套管一根一根推进去,待220过渡管完全贯通后将配套螺旋输送管装入螺旋套管内,为后续掘削时排沙土所用。

3、第三次施工,在螺旋输送管后连接微顶机,将孔径扩大到掘削推进管道尺寸,切削沙土由螺旋输送管排至接收井,为减少微顶机切削头及管道周围摩擦力,常在微顶机切削头注入水或润滑泥浆,使土壤软化易于切削,也可减少推管的摩擦阻力。

       螺旋(微型)微顶主要的产品优势:

(1)设计先进:螺旋微顶传动系统设计精巧,稳定可靠,结构紧凑,机头体积小巧,主机全液压驱动,动力强劲、不怕水淹;主顶装置推力大、顶进速度快、做工精良、经久耐用;

(2)产品使用经济性高:工作区域占地小,工作井最小直径2.5米,接收井最小直径1.5米,极大地节约成本;

(3)设备使用门槛低:全套产品简化操作,对操作员技能要求不高,整个顶进过程水平直线度±30mm,有效地降低施工成本,大大提高施工效率;

4)环境污染少:环保、泥浆量小,解决了城市弃土难问题;

(5)适用土质广泛:适用于软土、粘土、沙土、淤泥质土、硬土等地层。
